昆泰芯 KTH5502-高精度垂直霍尔绝对角度传感器
时间：2026-08-14 发布人：京柏微 点击量：
- KTH5502 是一款基于垂直霍尔技术的高精度绝对角度传感器芯片，支持全角度（0–360°）测量。 芯片内部集成 X、Y 轴的垂直霍尔元件和 Z 轴的水平霍尔元件，能够同时感知磁场在 X、Y、Z 三个方 向的变化。 得益于垂直霍尔技术优异的正交匹配特性、低失调设计和高性能信号链，KTH5502 内部通过高精 度放大电路和 16 位 ADC 将磁场信号转换为数字信号，并结合专用的算法处理，实现在 XY 平面内的 高分辨率绝对角度输出。
特性
• 高精度垂直霍尔技术，支持全角度（0–360°）测量
• 16-bit 分辨率绝对角度输出 • 宽工作电压：1.7V ∼ 3.6V
• 宽温度范围：-40°C ∼ +125°C
• 低功耗：典型工作电流 4-6mA
• 丰富接口：I²C、SPI、AB 正交编码、PWM、模拟电压
• 最高支持转速 5000 RPM • AB 正交编码输出最高 1024 线/圈
• 支持 SOP-8L 和 DFN2×2-8L 封装

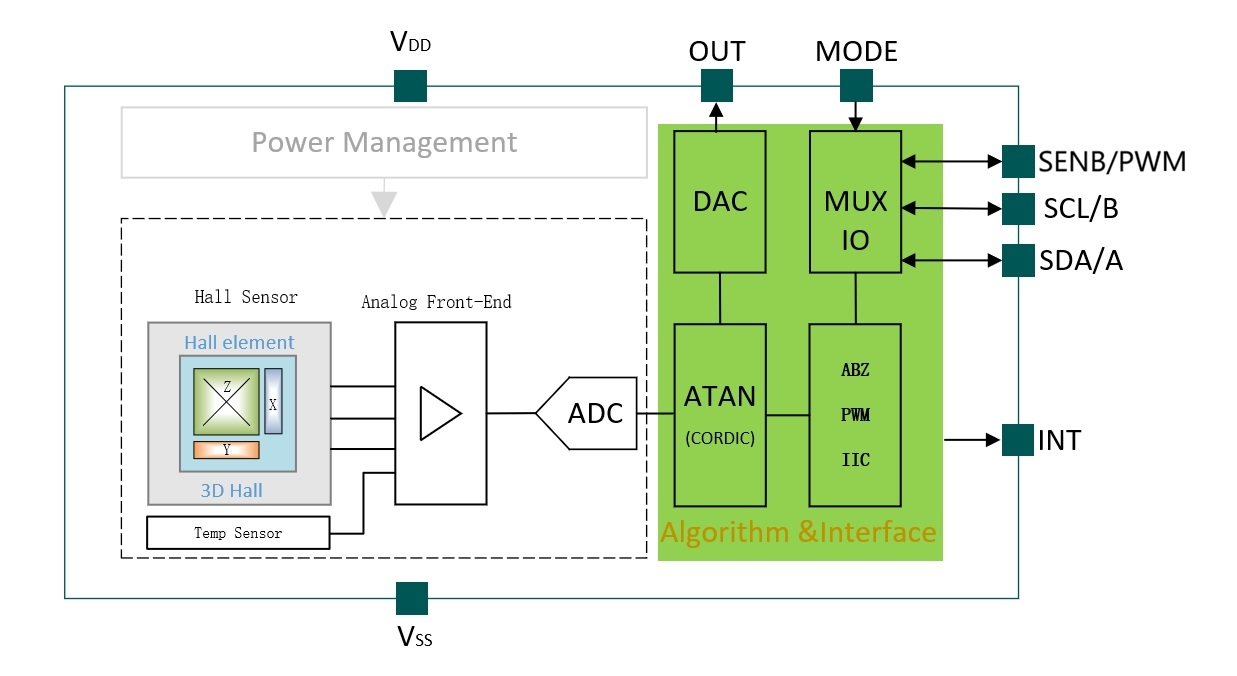

功能框图
- 应用领域
• 绝对角度位置检测
• BLDC/步进/云台电机控制
• 机器人关节电机
• 工业旋钮与控制面板
• 操纵杆与游戏手柄
• 转向角传感器
• 阀门开度检测
• 替代传统光电编码器
